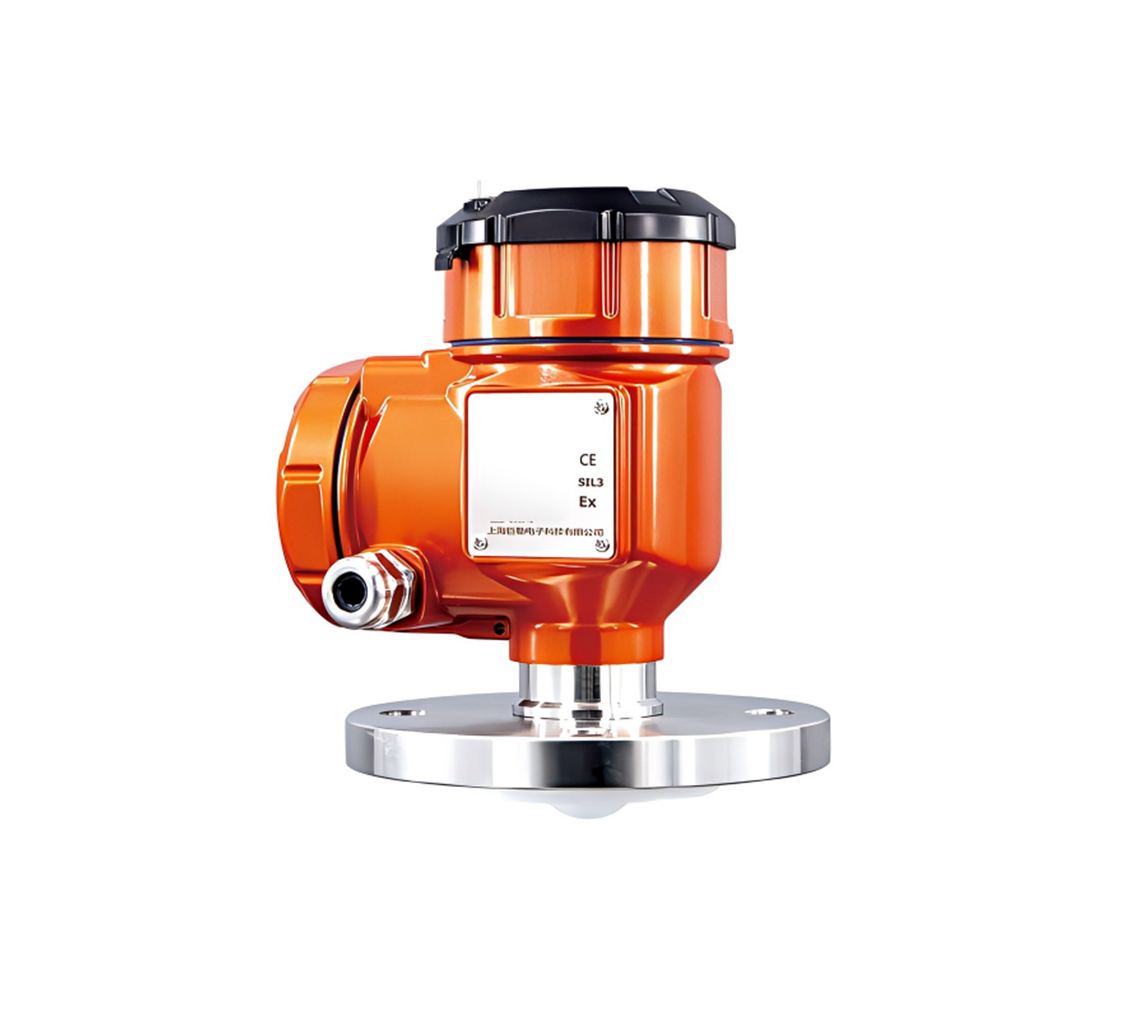

SL-RS-20X 雷达物位计

一、工作原理

SL-RS-20X 系列调频连续波雷达物位计的通用原理为雷达在罐顶发射电磁波，电磁波碰到介质反射后被雷达接收，接收信号与发射信号之间的频率差ΔF 与介质表面的距离 R 成一定比例关系：R=C（速度）*ΔF（频率差）/2/K（调频斜率）。因为光速 C 和调频斜率 K 已知，因此估算出频率差ΔF，便可得到雷达安装位置料面的距离 R，再通过已知的罐体总高，减去雷达到料面的空间距离（简称空高），得出料位的高度。

二、特点

80GHz 调频率、毫米波雷达，测量精度**高可达 ±1mm，测量**小盲区为 0.05m。

• 透镜式天线设计，波束角更小，更适用于小直径罐体及罐内有搅拌盘管等复杂的工况。
• 发射**集中，回波信号更大，同等工矿条件下，相比于其他雷达产品具有更高的可靠性，另外仪表的**远**测量距离可达 150m。
• 拥有更强的穿透性，在罐内有部分结晶的情况下也可以正常使用。
• 多种测量模式，快速测量模式下雷达反应时间小于 1S。
• 根据不同工矿可以选配多种天线，适用性更强，保证雷达在高温高压高粉尘等复杂情况下同样能稳定准确的测量。
• 波长更短，在固体表面具有更好的反射特性，因而不需要特别的使用万向法兰来进行瞄准。
• 支持远程调试与远程升级，减少等待时间，提高工作效率。
• 支持手机蓝牙调试，方便现场人员维护工作

三、通信与调试

在现场可以通过 LCD 进行仪表调试，也可以用选配的上位机软件在 PC 端进行调试。RL20X 与 PC 之间通过以下方式进行通讯：1、USB 转 RS485 串口线（四线制）；2、USB 转 TTL 串口线（两线制）；3、USB 转 HART-MODEM（两线制）进行通信。也可用手机通过蓝牙调试，使现场调试更安全、方便。还可以在异地，通过远程模块的 4G 网络进行远程调试。
